電波伝搬解析ツール
Wireless InSite

都市、郊外および屋内の3次元モデルにおいて、 高速高精度かつグラフィカルな電波伝搬シミュレーションを提供する解析ツールです。電波のカバーエリアや伝搬特性等の評価を行えます。

お知らせ

【2021/06/09~30】ワイヤレス・テクノロジー・パーク(WTP)2021 に出展しました。
【2020/10/30】 セミナー動画 を公開しました。

●豊富な伝播モデル
●簡単かつ細密なモデル作成
●高度な可視化機能
●充実した評価機能
●ビームフォーミング機能
●Wi-Fi性能評価機能
●Massive MIMO解析機能
●ミリ波の材質追加 など
(国際標準化ITU-R)

建物や地形などの障害物を考慮した電波伝搬をレイトレース法を用いてシミュレーションしています。レイトレース法だけではなくて、秦式などの推定式の伝搬モデルやRemcom社 独自アルゴリズムである高速レイトレース法により、用途によって伝搬モデルを使い分けることができます。

Wireless InSiteの特徴

簡単な細密なモデル作成

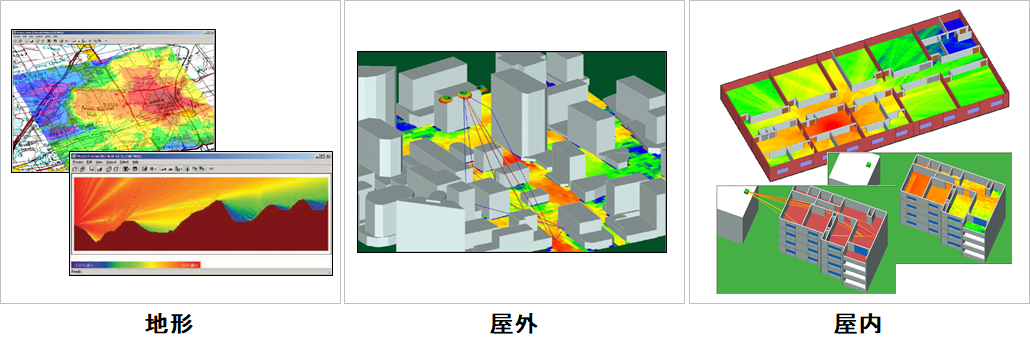

・市街地だけでなく、郊外や屋内の解析可能

・簡単な細密なモデル作成

高度な可視化機能

高度な可視化機能

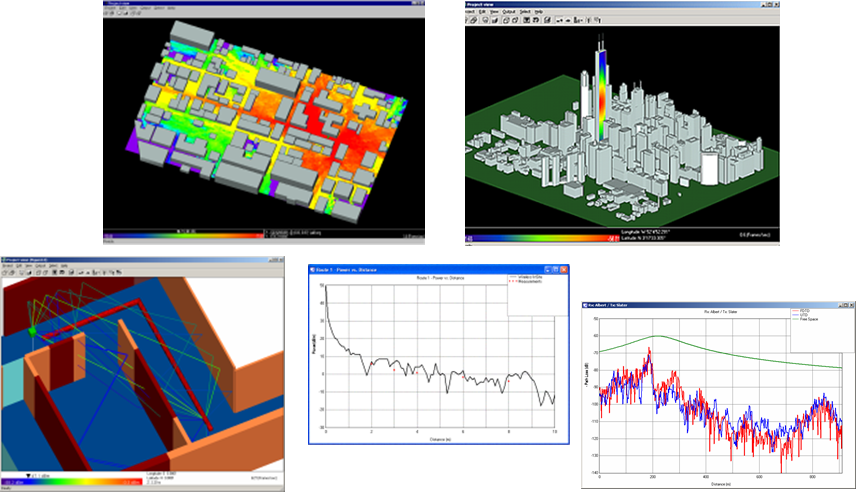

・カラーマップ、グラフ、テキストの豊富な出力形式

・グラフ表示では、複数結果の比較や、実測データを読み込み比較可能

GPUによる高速化計算

・GPUによる高速な3次元レイトレース計算(X3D)が可能

・CPU比較で、GPU利用で約15倍の計算スピードUp

・対応GPUは、“動作環境”参照

Wireless InSiteを使った解析事例の紹介

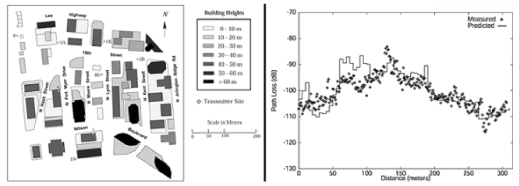

市街地でのシミュレーション1

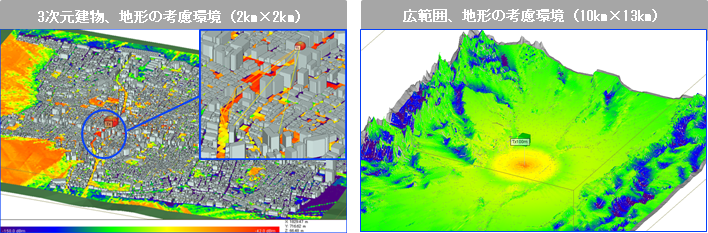

市街地でのシミュレーション2

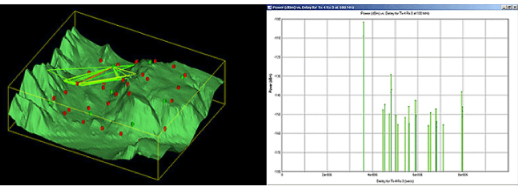

郊外(地形を考慮した)シミュレーション)

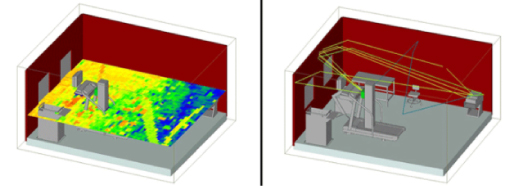

屋内シミュレーション

導入実績

ワイヤレス通信を高品質で届けるために。Wireless InSiteによる電波の見える化。

どの通信方式にも対応できるWireless InSiteは、新規サービスを提供し続ける弊社にぴったりのシミュレーションソフトです。

NTTコミュニケーションズ株式会社 先端IPアーキテクチャセンタ

東 賢二氏、水鳥 康夫氏、梅地 俊成氏、渡邉 正俊氏 (写真左から)

そのほか

論文リスト

2017年

A. Haniz, G. K. Tran, K. Sakaguchi, J. Takada, T. Yamaguchi, T. Mitsui, S. Arata,
"Deterministic and Probabilistic
Fingerprint-based Localization utilizing RSS and Phase-difference," International Workshop on Smart
Wireless
Communications (SmartCom), IEICE Technical Report, SR2017-69, Oct. 2017.

A. Haniz, G. K. Tran, K. Saito, K. Sakaguchi, J. Takada, D. Hayashi, T. Yamaguchi, S.
Arata,
"A Novel Phase-difference
Fingerprinting Technique for Localization of Unknown Emitters," IEEE Transactions on Vehicular
Technology,Vol.
66, No.
9, Sept. 2017.

2016年

Gilbert Siy Ching,Satoshi Nishida, Asako Okuno, Yukiko Kishiki, "Radio Propagation
Simulation and Measurement Inside a
Curved and Sloped Subway Tunnel", International Symposium on Antennas and Propagation (ISAP2016), Oct. 2016.

Satoshi Nishida,Gilbert Siy Ching, Yukiko Kishiki, Yuichiro Nakayama, "Radio
Propagation
Measurement of Subway Tunnel
for CBTC Systems," International Symposium on Antennas and Propagation (ISAP2016), Oct. 2016.

A. Haniz, G. K. Tran, K. Saito, K. Sakaguchi, J. Takada, D. Hayashi, T. Yamaguchi, S.
Arata, "Dynamic Tracking of
Unknown Emitters in Urban Environments using Particle Filters," International Workshop on Smart Wireless
Communications
(SmartCom), IEICE Technical Report, SR2016-24, May. 2016.

B. Montenegro-Villacieros, J. Bishop, S. Salous, and X. Raimundo, "Channel
Propagation
Experimental Measurements and
Simulations at 52 GHz," COST ACTION - IRACON, 2016.

2015年

Azril Haniz, Gia Khanh Tran, Ryosuke Iwata, Kei Sakaguchi, Jun-ichi Takada, Daisuke
Hayashi, Toshihiro Yamaguchi,
Shintaro Arata, "Propagation Channel Interpolation for Localization of Illegal Radios," IEICE Trans.
Commun.,
vol. 98,
no.12, pp. 2508-2519, 2015.

A. Haniz, G. K. Tran, K. Sakaguchi, J. Takada, D. Hayashi, T. Yamaguchi, and S.Arata,
"Localization of illegal radios
utilizing cross-correlation of channel impulse response with interpolation in urban scenarios," IEEE
Military
Communications Conference (MILCOM), pp. 210-215, 2015.

Purva Shrivastava, and Thipparaju Rama Rao, "Performance Investigations with
Antipodal
Linear Tapered Slot Antenna on 60
GHz Radio Link in a Narrow Hallway Environment," 2015 Progress In Electromagnetics Research, July 2015.

Maschlanka Eichner, Meuleners, Degen, "Evaluation of Space-Time Diversity Techniques
in
Car-to-Car Communications," 2015
IEEE 81st Vehicular Technology Conference, May 2015.

Qian Li, et al., "Validation of a Geometry-Based Statistical mm Wave Channel Model
Using
Ray-Tracing Simulation,"
Vehicular Technology Conference (VTC Spring), May 2015.

Afaz Uddin Ahmed, Mohammad Tariqul Islam, and Mahamod Ismail, "Estimating DoA From
Radio
Frequency RSSI Measurements
Using Multi-Element Femtocell Configuration," 2015 Sensors Journal, April 2015.

Abdelfattah Fawky, et al., "Novel Pseudo-Noise coded chipless RFID system for clutter
removal and tag detection," 2015
IEEE International Conference, April 2015.

Dalia Dawod, and Nidal Qasem, "Enhancing the capacity of MIMO systems via modified
building
using Frequency Selective
wallpapers," 2015 Information and Communication Systems (ICICS), International Conference, April 2015.

Ram M. Narayanan, Brian R. Phelan, and Erik H. Lenzing, "Source Geolocation in Urban
Environments Using Multipath
Fingerprinting," 2015 International Journal of Antennas and Propagation, March 2015.

Feng Chen, Yuan jian Liu and Pengfei Wang, "Study on the Propagation Characteristics
of
Radio Wave for Indoor
Non-Line-of-Sight," 2015 Journal of Computer and Communications, March 2015.

Darko S. Šuka, Mirjana I. Simić, Predrag V. Pejović, "Site-specific Radio Propagation
Prediction Software," 2015
INFOTEH-JAHORINA, March 2015.

Vladimir Savic, Wymeersch, Larsson, "Target Tracking in Confined Environments with
Uncertain Sensor Positions," 2015
IEEE Transactions on Vehicular Technology, February 2015.

2014年

Xiao Chen, et al., "Research on Doppler spread of multipath channel in subway
tunnel,"
2014
Communication
Problem-Solving (ICCP), 2014 IEEE International Conference on. IEEE, December 2014.

Junxiao Liu, et al., "Analysis of radio propagation characteristics for a moving
vehicle,"
2014 International Symposium
on Antennas and Propagation (ISAP), December 2014.

Joo Young Choi, et al., "Wireless network deployment and optimization for IEEE 802.11
p/WAVE network," 2014 IEEE 17th
International Conference on. Intelligent Transportation Systems (ITSC), October 2014.

Scott Buscemi, and Stephen Boyd, "A Comparative Analysis of Lab-Based Network
Emulation
with Field Results for
Large-Scale MANETs," 2014 Military Communications Conference (MILCOM), October 2014.

T. Rama Rao, D. Balachander, Tiwari Nishesh and M. V. S. N. Prasad, "Near ground path
gain
measurements at
433/868/915/2400 MHz in indoor corridor for wireless sensor networks," 2014 Telecommunication Systems,
July
2014.

Dennis Liang, et al., "Relative contribution of transmitted, diffracted and reflected
signals to millimetre-wave
propagation in urban environments," 2014 USNC-URSI NRSM, July 2014.

Tommaso Cella, Pål Orten, and Torbjörn Ekman, "Design of a Practical and Compact
mm-Wave
MIMO System with Optimized
Capacity and Phased Arrays," 2014 International Journal of Antennas and Propagation, June 2014.

Meysam Mirzaee, Nischal Adhikari, and Sima Noghanian, "Analysis of Static and Dynamic
Scenarios of MIMO Systems for
Physical Layer Modeling for Vehicular Communication," 2014 Wireless Research Collaboration Symposium
(NWRCS),
2014
National. IEEE, May 2014.

Adhikari, Nischal, and Sima Noghanian, "Antenna location effects on the capacity of
MIMO
DSRC channels," 2014 USNC-URSI
NRSM, January 2014.

Nischal Adhikari, and Sima Noghanian, "Antenna location effects on the capacity of
MIMO
DSRC channels," 2014 USNC-URSI
NRSM, January 2014.

2013年

Navarat Lertsirisopon, Gilbert Siy Ching, Yukiko Kishiki and Masahiko Kawamura,
"Verification of Exact Path Ray
Launching Method for Urban Environment Simulation," 2013 IEICEソサイエティ大会, Sept. 2013.

Jamie Knapil Infantolino, Adam J. Kuhlman, Manoja D. Weiss and Randy L. Haupt,
"Modeling
RF
Attenuation in a Mine Due to
Tunnel Diameter and Shape," IEEE AP-S/USNC-URSI, July 2013.reference

Nischal Adhikari, and Sima Noghanian, "Multiple antenna systems for vehicle to
vehicle
communications," 2013 IEEE
International Conference on Electro/Information Technology (EIT), May 2013.

James F. Stack, Bradley Suchoski, and Jamie K. Infantolino, "CUDA Implementation of
Moving
Window Finite Difference Time
Domain," Applied Computational Electromagnetics Society, April 2013. reference

Jamie Knapil Infantolino, Adam J. Kuhlman, Manoja D. Weiss and Randy L. Haupt,
"Modeling
RF
Propagation in Mines Using
Wireless InSite," Applied Computational Electromagnetics Society, March 2013.reference

Mendel D. Schmiedekamp, Adam J. Kuhlman, Ryan Ohs, and Scott Buscemi, "High Fidelity
Modeling of Spatio-Temporally Dense
Multi-Radio Scenarios," Applied Computational Electromagnetics Society, March 2013.reference

Kimberly Labowski, Mendel D. Schmiedekamp, and Ruth Belmonte, "Empirical /
Ray-tracing
Hybrid Approach for COST 231
Unknown Building Layouts," Applied Computational Electromagnetics Society, March 2013.reference

Jamie Knapil Infantolino, and Kyle L. Labowski, "Complex 3D Modeling of Sea to Land
Scenario," Applied Computational
Electromagnetics Society, March 2013.reference

"エリアワンセグ放送による住民への防災情報伝達に関する共同実験"(電興技報, No.46 2013、発行元:電気興業株式会社様)においてWireless
InSiteを使った検討が報告されました。

2012年

T. Rama Rao, et al., "60 GHz radio wave propagation studies in an indoor office
environment," 2012 IEEE International
Conference on. Communication Systems (ICCS), November 2012.

Navarat Lertsirisopon, Yukiko Kishiki, Akiko Komatsu and Masahiko Kawamura,
"Comparison
between Measurement and
Simulation for an Outdoor-Indoor Scenario in WiMAX System," International Symposium on Antenna and
Propagation
(ISAP2012), Oct. 2012.

D. Murugesan, "Indoor corridor radio propagation characteristics at 60 GHz for
wireless
communications," 2012 Third
International Conference on Computing Communication & Networking Technologies (ICCCNT), July 2012.

Petar Međedović, Mladen Veletić, and Željko Blagojević, "Wireless insite software
verification via analysis and
comparison of simulation and measurement results," 2012 MIPRO, May 2012.

W. N. W. Ibrahim, M. El-Hadidy, and T. Kaiser, "Characterization of Indoor 30 GHz
Bandwidth
Multipath Channel
Propagation," 2012 Session RF and Wireless Communication, March 2012.

2011年

Nidal Qasem, and Rob Seager, "Indoor band pass frequency selective wall paper
equivalent
circuit & ways to enhance
wireless signal," 2011 Loughborough Antennas and Propagation Conference(LAPC), November 2011.

2010年

Santosh Khadka, Md. Abdur Rahman, Minseok Kim, and Jun-ichi Takada, "Cooperative
Spectrum
Sensing in Disaster Affected
Area," 2010 IEICEソサイエティ大会, Sept. 2010.

Nidal Qasem, and Rob Seager, "Studies on enhancing wireless signal for indoor
propagation,"
2010 Loughborough Antennas
and Propagation Conference (LAPC), 2010.

2009年

Nidal Qasem, and Rob Seager, "Frequency selective wall for enhancing wireless signal
in
indoor environments," 2009
Loughborough Antennas & Propagation Conference, November 2009.

Georg Neubauer, et al., "The relation between the specific absorption rate and
electromagnetic field intensity for
heterogeneous exposure conditions at mobile communications frequencies," 2009 Bioelectromagnetics, Jun 2009.

William T. Kasch, Jon R. Ward, and Julia Andrusenko, "Wireless network modeling and
simulation tools for designers and
developers," 2009 Communications magazine, March 2009.

R. Ryan Ohs, Joseph W. Schuster, and Tat Y. Fung, "Full wave simulation of radiowave
propagation in unattended ground
sensor networks," 2009 Radio and Wireless Symposium, January 2009.

2008年

Ruth Belmonte, Stephen Fast, and Joseph Schuster, "A comparison of near earth
propagation
over layered media," 2008
Military Communications Conference, 2008. MILCOM 2008. IEEE. IEEE, November 2008.

Eichenlaub, Ronald, et al., "Fidelity at High Speed: Wireless InSite® Real Time
Module™,"
2008 Military Communications
Conference, November 2008.

2007年

G. Schmid, et al., "Exposure of the general public due to wireless LAN applications
in
public places," 2007 Radiation
protection dosimetry, November 2007.

Carmen Cerasoli, et al., "An Analysis of a Stochastic Urban Propagation Model Using
Ray
Tracing Generated Results," 2007
Military Communications Conference, October 2007.

Carmen Cerasoli, "An analysis of unmanned airborne vehicle relay coverage in urban
environments," 2007 Military
Communications Conference, October 2007.

Xuexia Yang, and Yimin Lu, "Research on propagation characteristics of millimeter
wave
in
tunnels," 2007 International
Journal of Infrared and Millimeter Waves, October 2007.

Ko-kwan Fan, "Quantitative estimation and modelling of GPS carrier phase multipath
signals," The Hong Kong Polytechnic
University, May 2007.

2006年

Georg Neubauer, et al., "The relation between SAR and the electromagnetic field
distribution for heterogeneous exposure
conditions," 2006 First European Conference on Antennas and Propagation, November 2006.

Phani Teja Kuruganti, and James Nutaro, "'A comparative study of wireless propagation
simulation methodologies: Ray
tracing, FDTD, and event based TLM," 2006 Proc. Huntsville Simulation Conference, October 2006.

Wolfgang Karner, Alexander Paier, and Markus Rupp, "Indoor coverage prediction and
optimization for UMTS macro cells,"
2006 Wireless Communication Systems, September 2006.

K. K. Fan, and X. L. Ding, "Estimation of GPS carrier phase multipath signals based
on
site
environment," 2006
Positioning 1.10 (2006).

Arghavan Emami Forooshani, and Sima Noghanian, "Comparison of space and angle
diversity
techniques for indoor MIMO
system," Antennas and Propagation Society International Symposium 2006, July 2006.

2005年

Mohamad Haidar, "Dynamic load balancing and channel allocation in indoor wireless
local
area networks," University of
Arkansas at Little Rock, November 2005.

Mennatoallah Youssef, Linda Vahala, and John H. Beggs, "Electromagnetic propagation
of
wireless networks in aircraft
cabins," 2005 Wireless Communications and Applied Computational Electromagnetics, April 2005.

C. C. Chiau, et al., "Evaluation of indoor MIMO channel capacity with a realistic
four-element diversity antenna array
on a PDA terminal," 2005 Antenna Technology: Small Antennas and Novel Metamaterials, March 2005.

2004年

Y. Gao, X. Chen, and C. G. Parini, "Experimental evaluation of indoor MIMO channel
capacity
based on ray tracing," 2004
London Communication Symp., September 2004.

Genevieve Hankins, Linda Vahala, and John H. Beggs., "Electromagnetic propagation
prediction inside aircraft cabins,"
2004 Antennas and Propagation Society International Symposium, June 2004.

Mennatoallah Youssef, L. L. Vahala, and John H. Beggs, "Wireless network simulation
in
aircraft cabins," 2004 IEEE
Antennas and Propagation Society International Symposium, June 2004.

国内・海外での利用実績

動作環境

製品構成

コマーシャル
● Wireless InSite Standard
● Wireless InSite Professional
● Wireless InSite MIMO
アカデミック
● Wireless InSite Professional
● Wireless InSite MIMO
*Wireless InSite SEは、64プロセッサまで動作可能です。GPU 1Token を含んでおります。
*Propagation Modelsは、次のようになっています。

ー Standard
X3D / Urban Canyon(2D) / Vertical Plane(2D) / Full-3D / Free Space
ー Professional
Standard + VPUP/ Triple-Path Geodesic / Hata / COST-Hata / Walfisch-Ikegami / OPAR / VPUP / API機能
/
APG(Adjustment Path Generation) / Diffuse Scattering
ー MIMO
Professional + MIMO機能

*所定数以上のプロセッサ数での動作をご希望の際には、別途お問い合わせください。
お問い合わせフォーム
*XFdtdと連携することが可能です。

動作環境について

OS
● Windows 7/8/10, 64bit (Windows 10 64 bit 推奨)
● Red Hat Enterprise Linux 6, 64-bit (利用制限あり、お問合せ下さい)
CPU
Xeon, core i7 3.5GHz 以上推奨
RAM
8GB以上(16GB 以上推奨)
空きディスク容量
500GB以上(1TB 以上推奨)
GPU
NVIDIA compute capability 3.0-6.1対応
解像度
1024×768以上(1280×1024以上推奨)
Graphics card with OpenGL acceleration
*上記以外のスペックにつきましては、お問い合わせ下さい。お問い合わせフォーム
*最新の環境につきましては、開発元(リンク先: Remcom社)のサイトもご参照ください。

入力データについて

入力可能なファイル形式

建物
DXF, SHAPE*1, STL, Solid model, KMZ, COLLADA
地形
国土地理院10mメッシュ*2, DTED, DEM, DSMW, ARC/INFO ASCII GRID, KMZ, COLLADA, TIFF, BigTIFF, GeoTIFF
屋内
DXF, KMZ, COLLADA
画像
TIFF, GeoTIFF, JPEG
アンテナ形状
MSI Planet, UAN*3, GAIN3d*4
(*1) SHAPE : ESRI Shapefile
(*2) 変換ツールが必要
(*3) UAN : Wireless InSite/XGtd/XFdtdフォーマット (.UAN)
(*4) GAIN3d : XGtd farzone gain pattern (.gain3d)

データ提供サイト

建物
● 株式会社ゼンリン[ Zmap-TOWNII , Zmap-AREAⅡ]*1
● NTTインフラネット株式会社 [ GEOSPACE電子地図 ]
● 株式会社NTTデータ [ AW3D ]
地形
国土地理院の数値地図(標高)(10mメッシュ)
*1

USGS[DTED]/[DEM]
植生
USGS[GLCC]
(*1) 変換ツールが必要

ライセンス形態について

以下の2種類をご用意しております。(Macrovision FlexLM を利用)

サーバー/クライアント(フローティング)タイプ

● 各クライアントの実行時に、サーバーにアクセス(チェックイン)します。
● 同時起動可能なクライアント数は、ご購入ライセンス数と同じです。
● ライセンスサーバー上でプログラムを常駐させる必要があります。

スタンドアロン(ノードロック)

1台のマシンで起動します。(申請された固定マシンとなります。)

リリース情報

Wireless InSite v3.3の新機能

Wireless InSite v3.3 が2020/2/4に発売されました。

● レイトレース計算の前処理の高速化
● ビームフォーミング機能

レイトレース計算の前処理の高速化

伝搬モデルにX3Dを使用する場合、レイトレース計算の前処理であるジオメトリ構築処理が高速化されます。
また、同じジオメトリを用いて複数回の計算を実行する場合、ジオメトリがキャッシュされるため、2回目以降の前処理時間を大幅に短縮できます。

ビームフォーミング機能

ビームフォーミングを考慮した計算が可能となりました。
以下のプリコーディングを考慮することができます。
● 最大比送信(MRT:Maximum Ratio Transmission)
● ユーザ定義のプリコーディングテーブル
本機能を用いた解析事例はこちらになります。


MassiveMIMOビームフォーミングによるスループットの変化
(左図:ビームフォーミングなし、右図:ビームフォーミングあり)

Wireless InSite v3.2の新機能

● Diffuse Scattering(散乱)機能
● Wi-Fi性能評価機能

Diffuse Scattering(散乱)機能

散乱波を考慮したパラメータ入力・計算が可能となりました。
材質に以下の散乱モデルを考慮することができます。

伝搬モデルにX3Dを使用する場合、レイトレース計算の前処理であるジオメトリ構築処理が高速化されます。
また、同じジオメトリを用いて複数回の計算を実行する場合、ジオメトリがキャッシュされるため、2回目以降の前処理時間を大幅に短縮できます。

ビームフォーミング機能

ビームフォーミングを考慮した計算が可能となりました。
以下のプリコーディングを考慮することができます。
● Lambertian : 散乱波は材質の垂直方向に放射されます。
● Directive : 散乱波は正規反射方向に放射されます。
● Directive with backscatter : 散乱波は正規反射方向とその反対方向に放射されます。

Degli-Esposti, V., et. al., "Measurement and Modeling of Scattering from Buildings", IEEE
Transactions on
Antennas and Propagation, Vol. 55, No. 1, January 2007, pp. 143-153.
Degli-Esposti, V., "A Diffuse Scattering Model for Urban Propagation Prediction", IEEE Transactions on
Antennas and Propagation, Vol. 49, No. 7, July 2001, pp. 1111-1113.

Wi-Fi性能評価機能

Wi-Fi(802.11ac, 802.11n)で利用される変調やMCS(Modulation and Coding Scheme)を考慮し、下記の結果を出力します。本機能を用いた解析事例はこちらになります。
● Bit Error Rate(BER)
● Throughput
● Capacity

Wireless InSite v3.0の新機能

● MassiveMIMO解析機能

MassiveMIMO解析機能

● 多数の素子の配置が簡単
素子数、間隔、回転のみの指定で多数の素子を配置できます。電磁界解析ソフトXFdtdの結果を使用することができます。

● 結果評価機能が豊富
送受信の組み合わせが自由に選択できます。Hマトリックス、到来角度などの出力が可能です。
また、csvファイルのエクスポートやグラフ表示も可能です。

● 高速計算
Remcom独自の技術によって高速化を実現しました。
計算時間が4x4素子では1x1素子の1.3倍、64x4素子では1x1素子の4倍となり、10倍~60倍もの高速化ができました。

● ミリ波材質情報を追加
国際標準化ITU-Rを参考にした材質を追加しました。詳しくはこちら(英語)をご覧ください。

よくあるご質問

全般について

評価版(トライアル版)はありますか?

はい。1か月のトライアル版を用意しております。 お問い合わせフォームより、お気軽にお申し込みください。 また、ご要望がございましたら、デモンストレーションにお伺いさせて頂きます。
お問い合わせはこちら >>お問い合わせフォーム

動作環境は?

こちらをご確認ください。

日本語のメニューはありますか?

英語版のみのご提供となっていますが、日本語の簡単な操作資料があります。

入力可能な国内での市販の地図データはありますか?

こちらをご確認ください。

計算について

曲面に対応していますか?

曲面には対応していません。曲面は多面体に近似したモデルを作成して、計算してください。

受信電力の合成で位相は考慮していますか?

考慮しています。

Wireless InSiteはBatch処理等による計算は可能ですか?

コマンドラインより実行することが可能です。 あらかじめ、GUIで作成した計算条件があれば、バッチファイルなどで、連続実行することが可能です。

その他

担当者が変わりますが、連絡が必要ですか?

お手数ですが、弊社サポートまで御連絡ください。登録されたご担当者様宛には、バージョンアップなどの情報を御連絡させて頂いています。
お問い合わせはこちら >>お問い合わせフォーム

USBハードウエアキーのドライバはどこで入手できますか?

ドライバの詳細は開発元(Remcom社)のサイトをご参照ください。
*ドライバはXFdtdと共通です。

CONTACTお問い合わせ

一般的なシステム開発に加え、物理層からアプリケーション層まで通信システム全般について
お困りの際はぜひ一度私たちにお問い合わせください。
