項目/製品

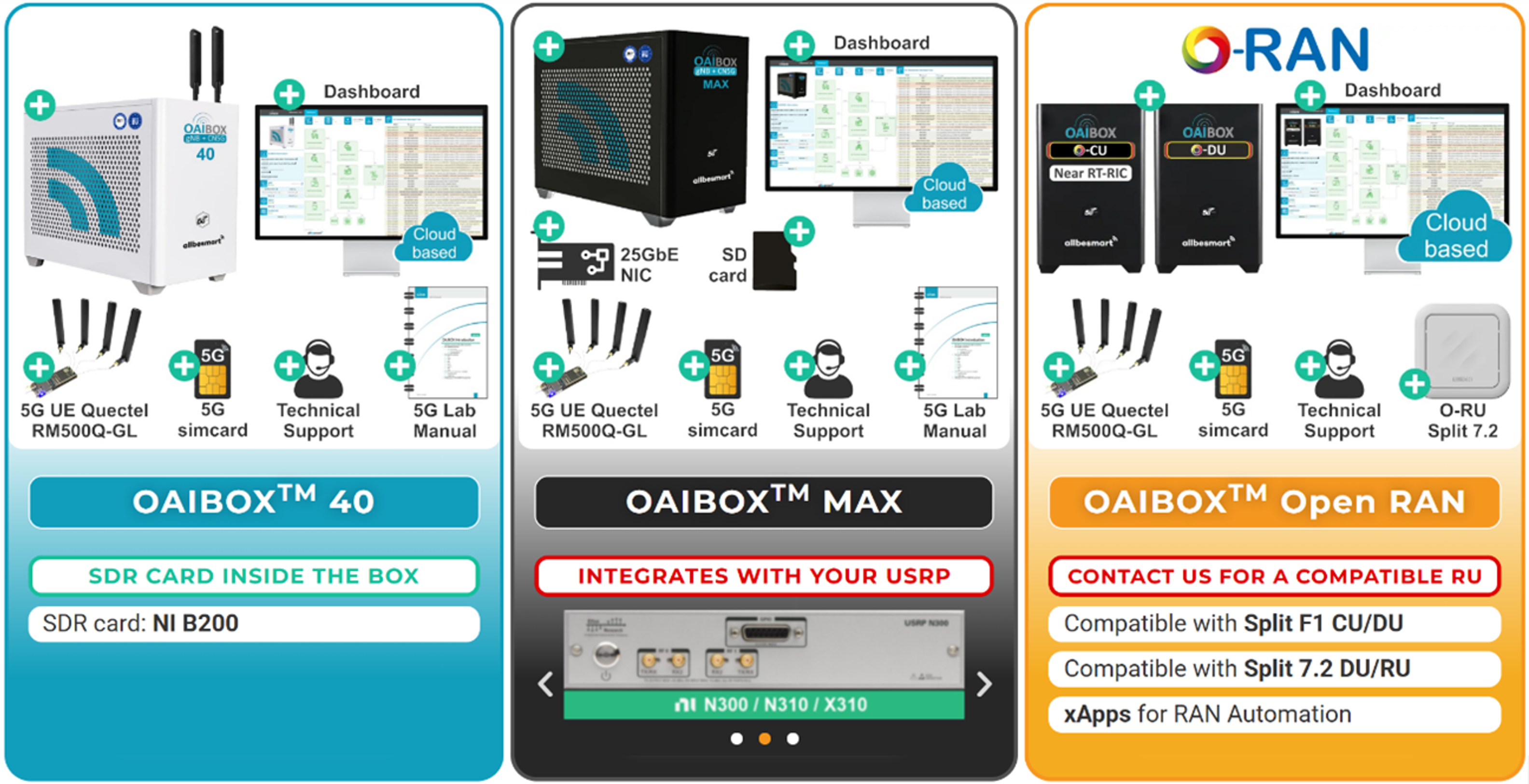

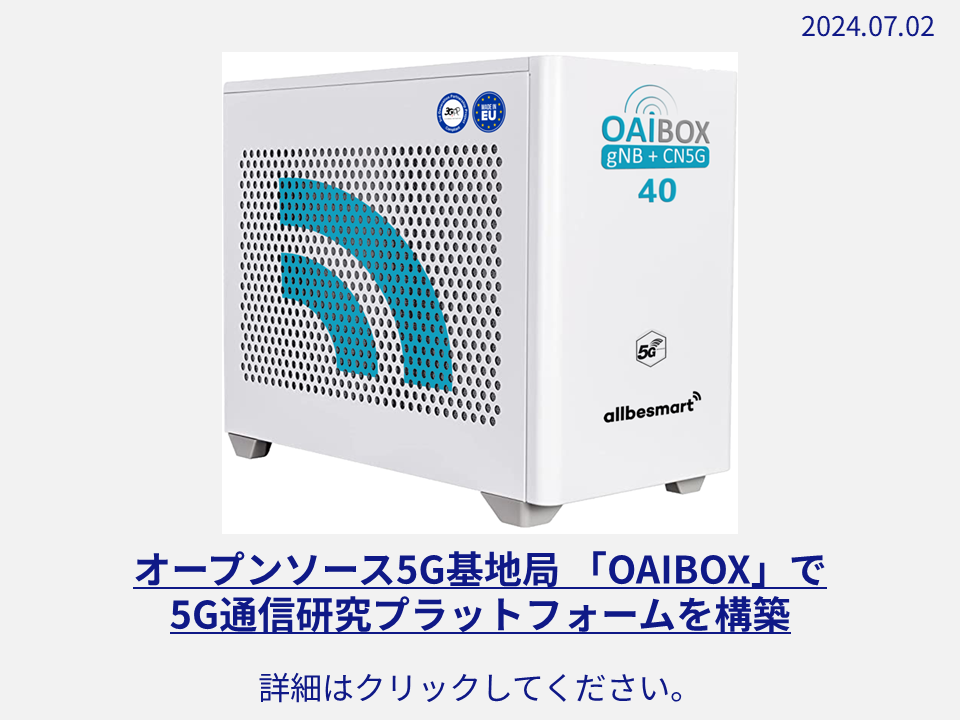

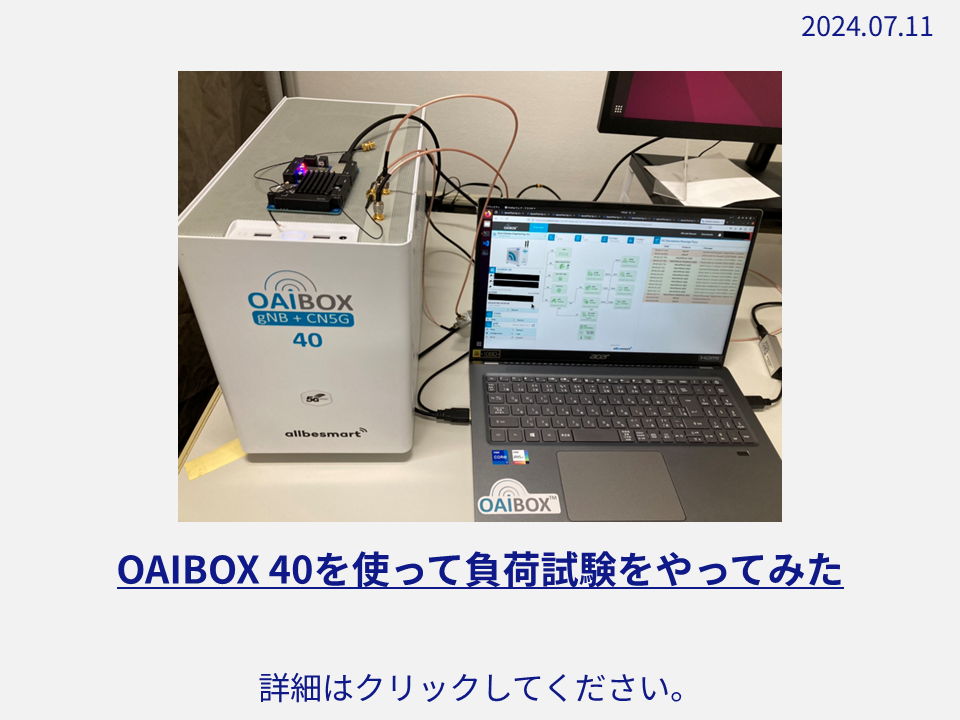

OAIBOX 40

OAIBOX MAX

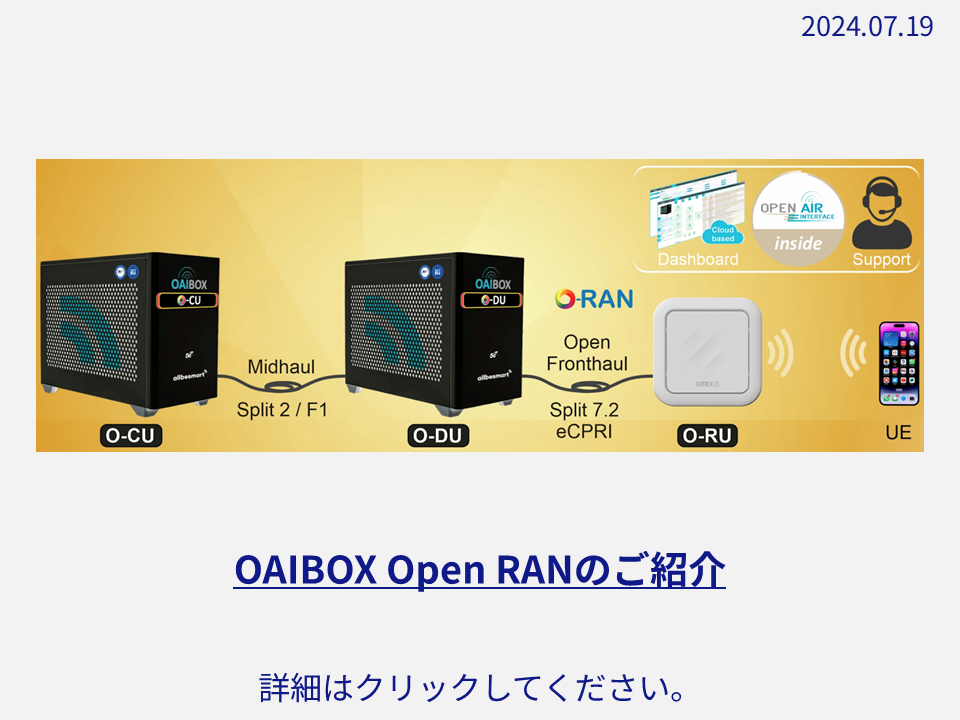

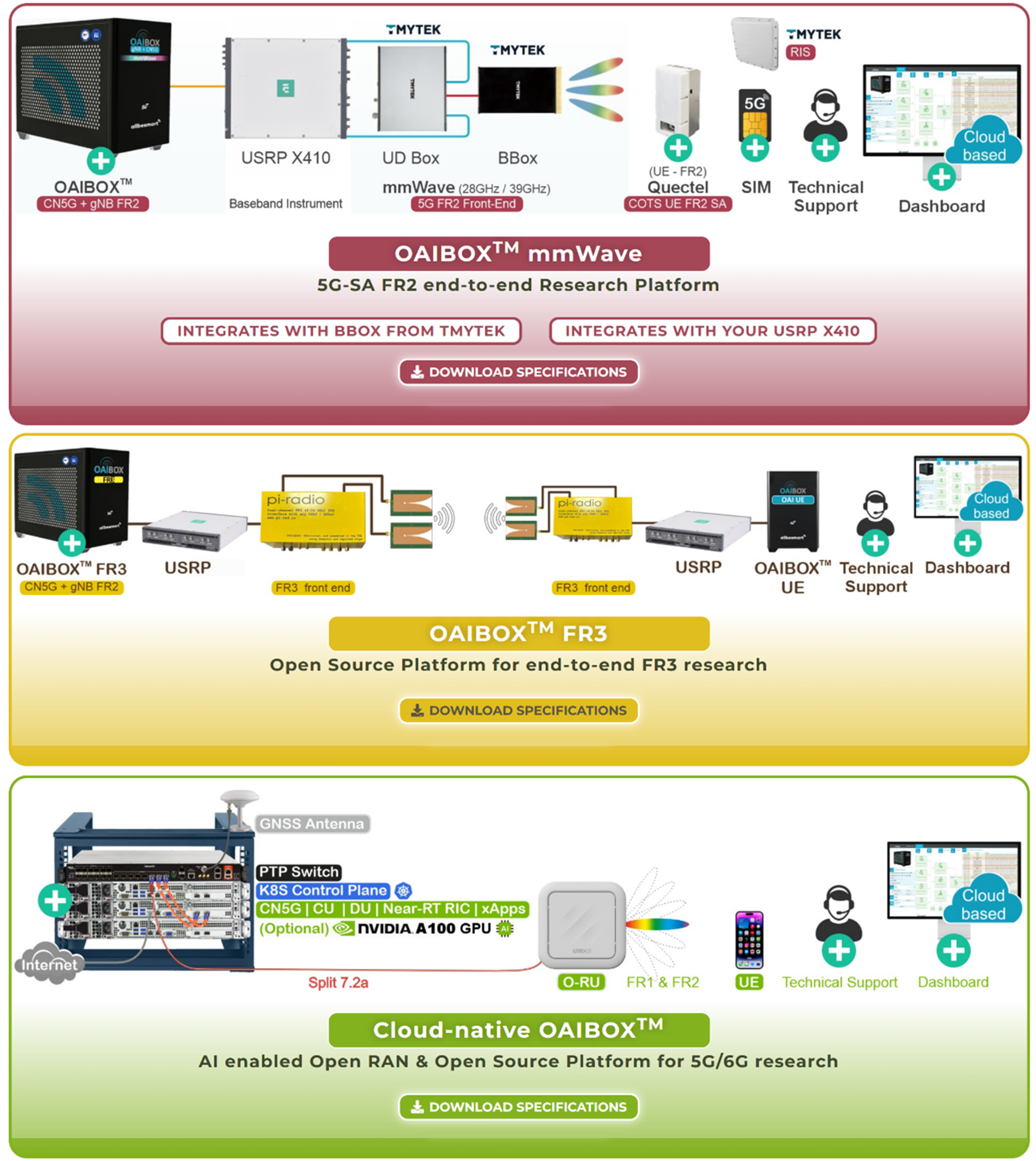

OAIBOX O-RAN

通信方式

5G NR SA FR1

SDR

NI USRP B200

(本体に内蔵)

NI USRP B200 / B205mini / B210 / N300 / N310 / N320 / X310 (UBX160) / X410
いずれも外付け

Split 8の場合：

NI USRP B200/B205mini/B210 /N300/N310/N320/X310 (UBX160)/X410
いずれも外付け

Split 7.2の場合：

Category-AのO-RU

(LiteON, BenetelおよびVVDN)

アンテナ構成

SISO

最大4x4 MIMOまで

(ただしOAIサポートは2x2 MIMOまで)

チャネル帯域幅

40 MHzまで

100 MHzまで

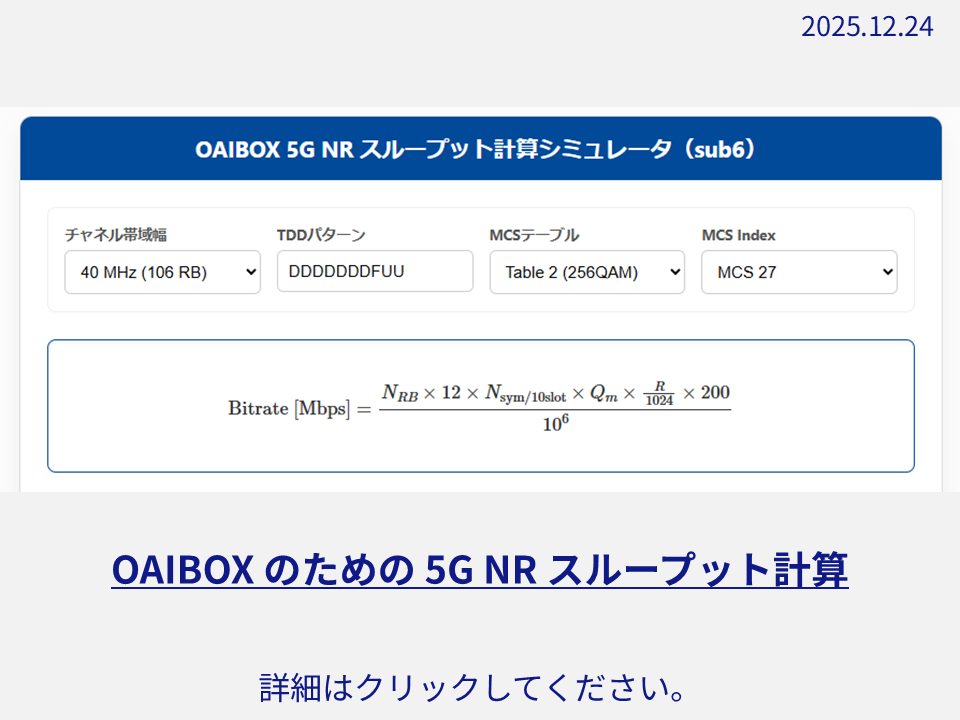

最大スループット(DL)

150 Mbps

800 Mbps(外付けのUSRPで変動)

700Mbps

最大スループット(UL)

94 Mbps

200 Mbps(外付けのUSRPで変動)

200Mbps

周波数帯

6GHzまでの3GPP FR1(デフォルトの周波数帯：band41, 77, 78)

３GPP FR1 n77,　n78,　n48

対応標準仕様

3GPP Rel. 15/16 準拠(OAIロードマップに適合予定)

最大接続端末数

16 (OAIBOX^TMにはUE + 1 SIMが付属)

32

gNBの最大送信電力

10 dBm
(屋外用MIMOアンテナ使用により、ビーム半値角70ºで+10 dBのゲイン)

O-RUに依存

デュプレックスモード

TDD (スロット構成は設定可能。FDDもカスタマイズにより可能)

到達距離

見通しで150mまで(オプションの外付け5G指向性アンテナを使用した場合)

120m

サンプリングレート

46.08 Msps(内部USRPを使用した場合)

外付けのUSRPで変動

O-RUに依存

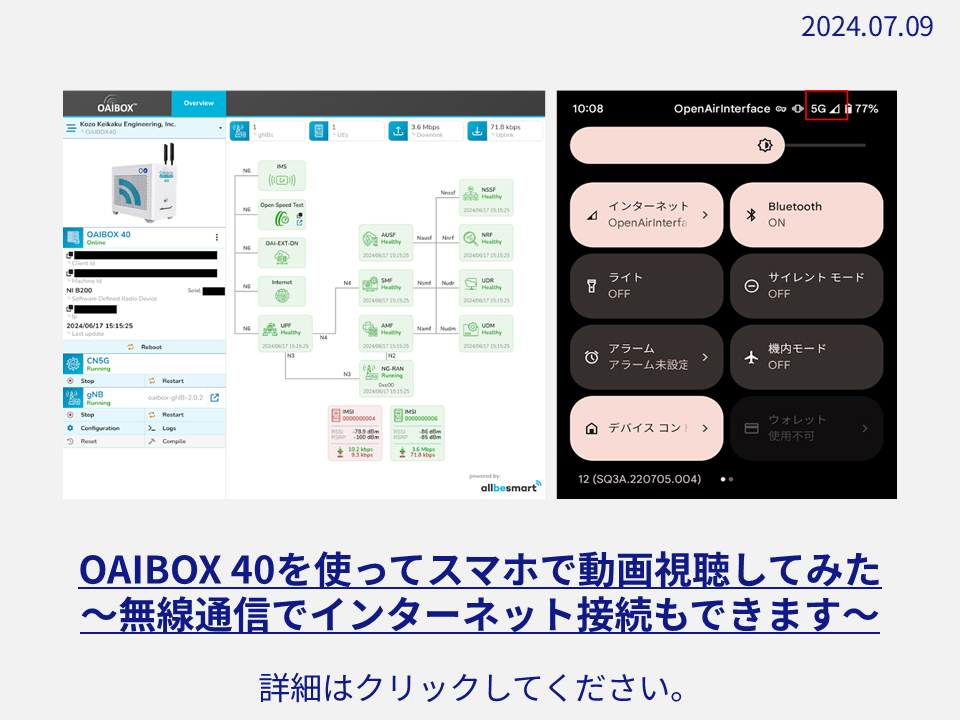

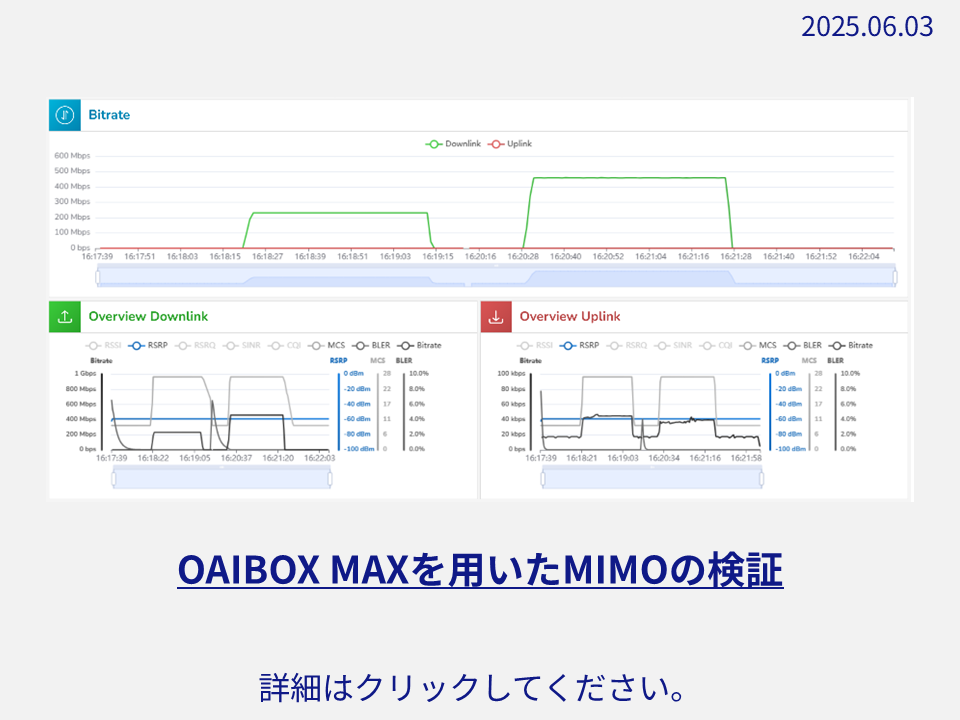

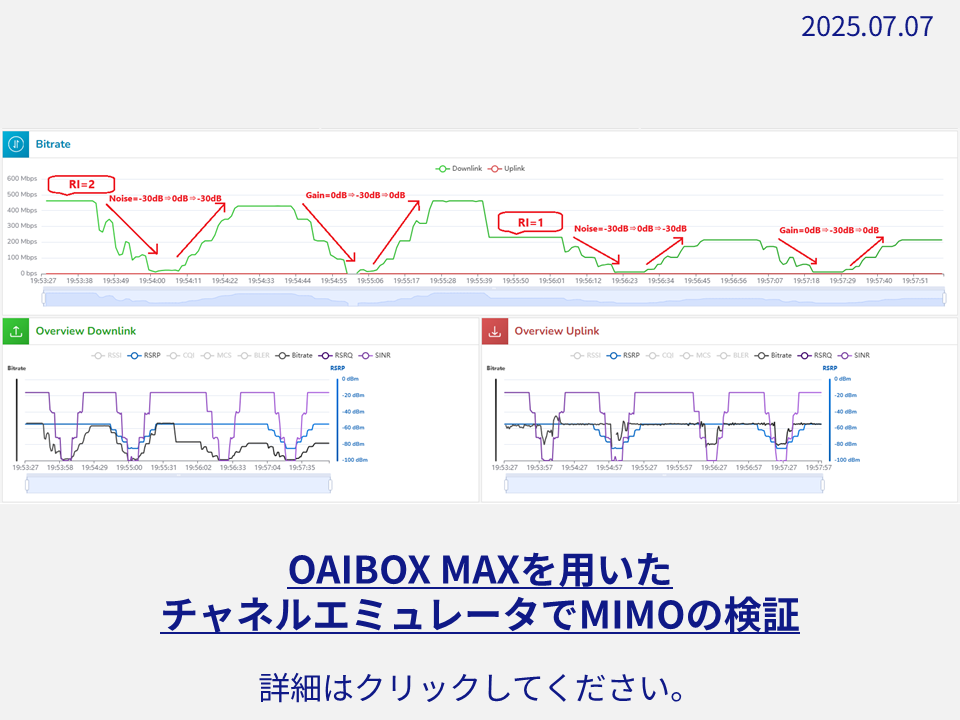

ダッシュボード(GUI)

ネットワーク制御やGUIのためのクラウドベースWebアプリケーション
OAIBIX Dashboard Premiumに接続、下記項目のリアルタイム測定・表示(JSON形式で出力可能)
ビットレート(DL/UL), RSSI, RSRP, RSRQ, SINR, SNR, CQI, MCS, BLER, RI, PMI, PHR

データ出力

JSON形式のgNBデータログ出力。直近30分のログを保管。

対応端末

5G UE QUECTEL RM500Q, iPhone 14 Pro,

Google Pixel 7 などCOTS UE, OAI UE

5G LABマニュアル

5G Lab演習によりステップ・バイ・ステップで5G設定・操作を学習可能

消費電力

<　150 W

電源供給

110 Vおよび220 V

動作温度

-10ºC から 40ºC

重量

7.5 Kg

寸法

185 mm x 292 mm x 376 mm
